Ứng dụng và giới thiệu

Hệ thống pha trộn vật liệu PVC là một phần trước đây của dây chuyền sản xuất PVC, là một trong những chìa khóa cho quá trình sản xuất ổn định lâu dài của toàn bộ dây chuyền. Mức độ tự động hóa của hệ thống pha trộn quyết định mức độ tự động hóa của toàn bộ dây chuyền sản xuất.

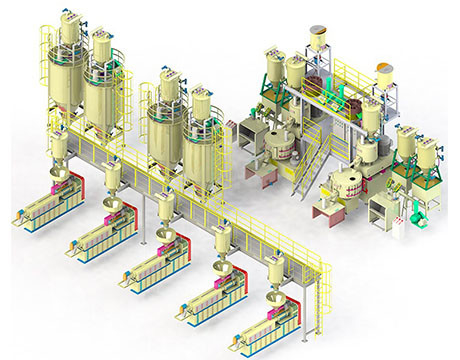

Hệ thống pha trộn PVC tự động thường bao gồm các hệ thống con sau: hệ thống thu gom vật liệu, hệ thống vận chuyển vật liệu, hệ thống trộn định lượng, thiết bị trộn, thiết bị lưu trữ vật liệu, hệ thống cấp liệu, hệ thống loại bỏ bụi: hệ thống điều khiển trung tâm, hệ thống giám sát trung tâm, v.v. Thành phần và nguyên tắc của các hệ thống con được mô tả như sau:

1. Hệ thống cấp liệu tập trung trộn PVC tự động Hệ thống thu gom nguyên liệu

Hệ thống thu gom nguyên liệu được sử dụng để thu gom nguyên liệu thô dạng rời hoặc đóng bao vào silo chứa theo nhiều cách khác nhau.

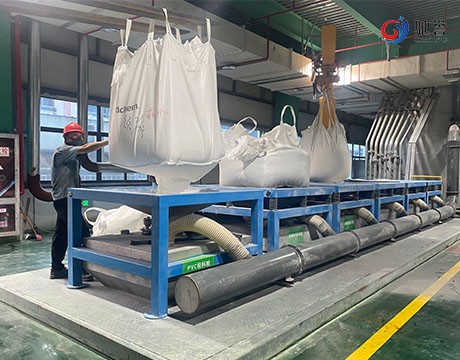

Vật liệu rời có thể được gửi trực tiếp đến bể chứa thông qua thiết bị vận chuyển khí nén trên tàu chở dầu và vật liệu dạng túi được thu thập bởi trạm mở túi.

2. Hệ thống cấp liệu tập trung trộn PVC tự động Hệ thống vận chuyển vật liệu

Việc vận chuyển nguyên liệu là chìa khóa để tự động hóa hệ thống pha chế và cấp liệu.Trong hệ thống pha trộn tự động PVC, hệ thống vận chuyển chiếm một tỷ lệ lớn: Bao gồm việc vận chuyển từ trạm đóng bao đến silo chuyển tiếp trên các cân định lượng, nguyên liệu thành phẩm được vận chuyển từ máy trộn đến silo thành phẩm, và cả nguyên liệu thành phẩm được vận chuyển từ silo đã hoàn thành cho máy đùn.

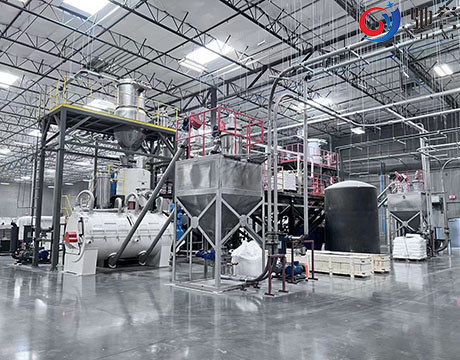

Hệ thống cấp liệu tập trung trộn PVC tự động Thiết bị lưu trữ vật liệu

Thiết bị chứa nguyên liệu là các silô riêng biệt chủ yếu dùng để chứa nguyên liệu và thành phẩm.

Silo lưu trữ nguyên liệu PVC có thể tích hiệu quả 150m3. Vật liệu lưu trữ chạm vào vật liệu đều là thép không gỉ và được đánh bóng.Bề mặt bên ngoài được xử lý bằng phương pháp ngâm thụ động. Đi kèm với silo, thiết bị loại bỏ bụi trên silo, thang thép, hàng rào,

nắp giải nén, cổng và các thành phần khác, v.v.

Có thể tự động kiểm soát các vật liệu vào và ra bằng cách đặt thước đo mức, nó có hình thức đẹp, cấu trúc chắc chắn, chống gió và các tính năng khác. Để đảm bảo tỷ lệ chất lượng của các ống thành phẩm, cần xem xét khối lượng dư thừa của ống silo nguyên liệu thành phẩm, thông thường không ít hơn 12 giờ, và thiết kế của silo nguyên liệu thành phẩm cũng áp dụng cấu trúc đồng nhất để đảm bảo rằng các vật liệu không bị tách khỏi sự phân tầng.

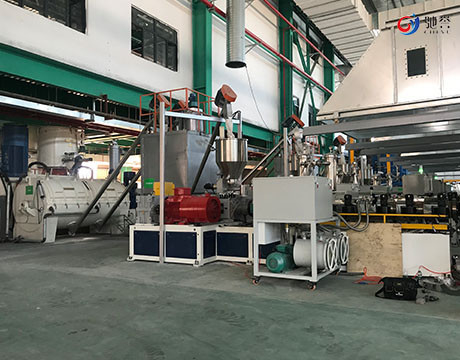

Hệ thống cấp liệu tập trung trộn PVC tự động Hệ thống cấp liệu cho máy đùn

Hệ thống cấp liệu bao gồm bộ cấp liệu chân không hoặc bộ cấp liệu lò xo.

Bộ cấp liệu chân không bao gồm phễu cấp liệu, súng hút, quạt xoáy, bộ lọc xung, van bướm và silo chứa.Công suất cho ăn được đánh giá lớn nhất là hơn 1500kg / h.

Máy cấp liệu lò xo là loại băng tải trục vít không cần thanh, có thể uốn cong ở một mức độ nhất định, thích hợp cho việc cấp liệu cho máy đùn.
